力同科技專網通信終端PCBA產品介紹以及應用
一、產品描述
主題演講A7芯片是一款55nm工藝，自主國產化，高性能射頻與數字基帶高度集成的專用芯片。其內部集成基帶、CPU、電源管理、射頻收發器、Codec、存儲于一體，可支持模擬、DMR、警用PDT等多種模式。芯片支持彩屏顯示、鍵盤掃描、藍牙、GPS等常規接口功能，同時支持EQ均衡器、語音加密、語音降噪、錄音/回放等特色功能。工作頻率支持100 MHz～1GHz，指標滿足GB、FCC、CE認證要求，是目前行業內集成度最高的數字SoC芯片?？蓮V泛用于移動通信、物聯網、工業數傳等領域。為無線通訊產品提供高集成、高指標、高性?xún)r(jià)比的芯片級解決方案。
二、A7芯片的產品特點
芯片的先進性很大程度上取決于芯片的集成程度和可定制化程度。A7芯片是力同科技全新推出并已量產的專網無線通信SoC芯片，其顯著的產品特點：
l 采用SoC單芯片設計，集成度最高，方案成本最優。
l 超寬頻率范圍，支持100 MHz～1GHz各行業應用頻段。
l 兼容多種聲碼器：AMBE+2( DVSI )、NVOC712警用版 ( PDT )、ADR力同版。
l 支持多種標準制式：模擬、PDT、DMR等。
l 射頻指標達到國際領先水平，可同時滿足GB、CE、FCC等專業通用數字標準。
l 接口豐富，可支持多種外擴功能電路。
l A7芯片采用SDR軟件無線電方式設計?？筛鶕?jù)客戶、市場及行業的細分需求定制。
三、A7芯片方案的優勢
1、A7芯片方案與常規方案的對比（圖1）：
a) 整機元器件少；
b) 整機成本低；
c) 整機性能、指標優。

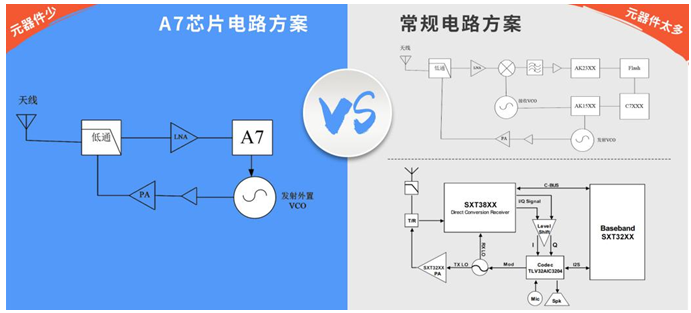

圖1 A7芯片方案與常規電路方案對比
2、A7芯片高集成度優勢（圖2）：

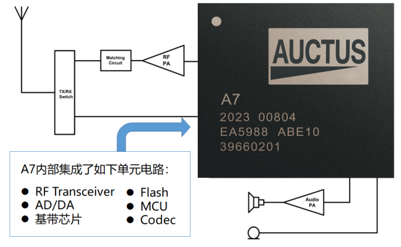

圖2 A7芯片內部集成單元電路
3、基于A7芯片 PCBA優勢如下（圖3）：
a) 集成度高
b) 研發技術難度大大降低
c) 主芯片完全國產化
d) 元器件數量少（411個），比上述常規方案少221個器件
e) PCB板層僅需4層板
f) 成本大大降低

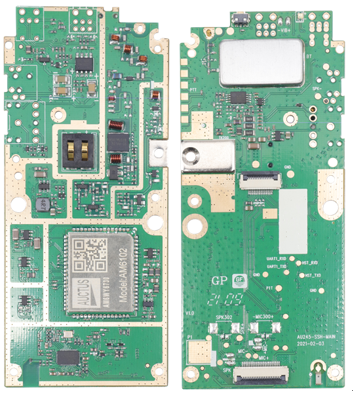

圖3 A7 PCBA設計方案
四、基于A7芯片的PCBA技術方案（圖4）

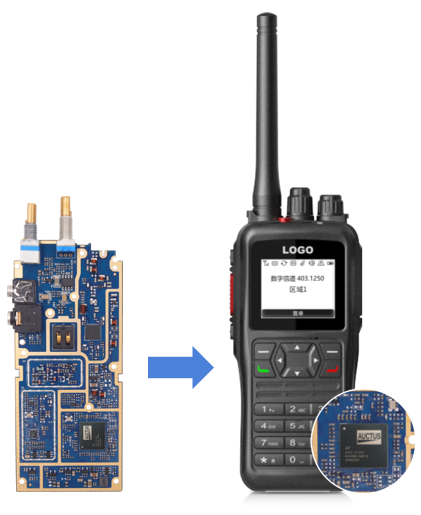

圖4 A7芯片PCBA及整機方案
五、采用A7芯片的PCBA方案特點
l A7 SoC芯片集成了射頻收發單元，基帶處理單元，電源管理，音頻codec，MCU+DSP多核處理器等電路，單顆芯片已經具備對講機所有功能。
l 力同有完善的供應鏈體系，能完全滿足客戶的交付要求。
l 研發成本和整機成本大幅降低，相比類型技術方案具有很大的成本和技術優勢：
① A7集成度高，因此外圍元器件少。
② 力同已完成DMR/PDT軟硬件開發，客戶無需重復投入人力。
l 外圍元器件少，設計簡單、交付快捷：
① 4層板45天；
② 6層板60天。
六、A7 芯片在產品設計的應用
近年來，隨著行業對融合產品和多模終端的需求不斷增加，特別是在公專網融合終端產品上，A7為了適應該類產品需求，開發出了極小型化的2W DMR/PDT制式數字對講模塊AM6132系列(長x寬x高):（36 x 23 x 3.1) mm以及4W DMR/PDT制式數字對講模塊AM6141系列（長x寬x高）:（39.5 x 23 x 3.6）mm。成功的在三防手機、公網對講機、IP電話機,執法記錄儀等設備上的融合應用。（圖5）

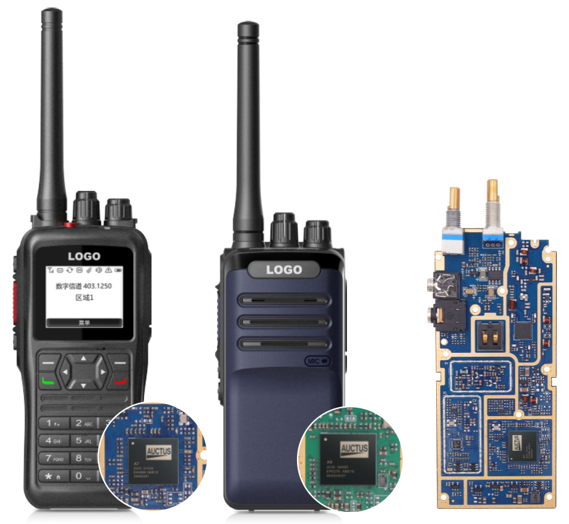

圖5 A7芯片技術方案及應用
