無線寬帶自組網射頻功放模塊
MESH自組網是一種與傳統無線網絡完全不同的新型無線網絡。它是一種動態地建立新的鏈接和其他節點相連的一項技術，它具有自組網、自修復、多跳級聯、節點自我管理等優點，可以大幅降低網絡部署的成本和復雜程度。
一、業內MESH自組網主要采用以下技術：
1、按照組網頻段，Mesh分為多頻多信道組網和單頻組網。單頻組網收發采用單一頻率，帶寬容量減少一半。多頻多信道組網下，設備使用多個正交頻率，分別用于不同的鏈路，可增加系統吞吐量。
2、在無線射頻技術方面，為了提高傳輸速率和性能，近年來已經廣泛使用OFDM、MIMO、智能天線等技術。
3、在資源調度方面，通常分為CSMA/CA模式和TDMA模式。CSMA/CA采用資源競爭模式，但節點和跳數多、網絡負載高時，資源有效利用率低。TDMA模式是一種基于時間分配的調度機制，當網絡負載較重的情況下，效率較高。
二、自組網中射頻功率放大器模塊的主要應用：
射頻功率放大器主要應用在MESH無線自組網系統設備中，包括室外固定臺、應急布控臺、車載臺、單兵便攜臺、CPE等。
「高功率功放模塊」：主要部署于固定點的設備中，設備發射功率大，覆蓋通聯距離遠，特別適用于作為遠距離覆蓋通聯、信息匯聚回傳、區域覆蓋支撐、制高點增強覆蓋及中繼接力傳輸節點等應用場景。
「中功率功放模塊」：主要用于便攜臺，能夠快速部署，移動性好，便于機動組網，特別適用于現場前端指揮、區域應急通信、車隊/艦隊自組通信、安保巡邏、移動監控及機動中繼傳輸?shù)榷喾N應用場景。
「低功率功放模塊」：主要用于手持臺設備，體積小巧便于攜帶。作為基站臺或便攜臺節點的無線擴展和延伸，可方便深入突發事件現場或密集人群中，將高清視頻等多媒體信息實時回傳，從而讓指揮人員能夠?qū)崟r直觀掌控現場態勢。設備適用于小分隊本地協同/突前工作、建筑物內部高層或地下區域互聯、密集人群及隱蔽工作需要等多種應用場景。

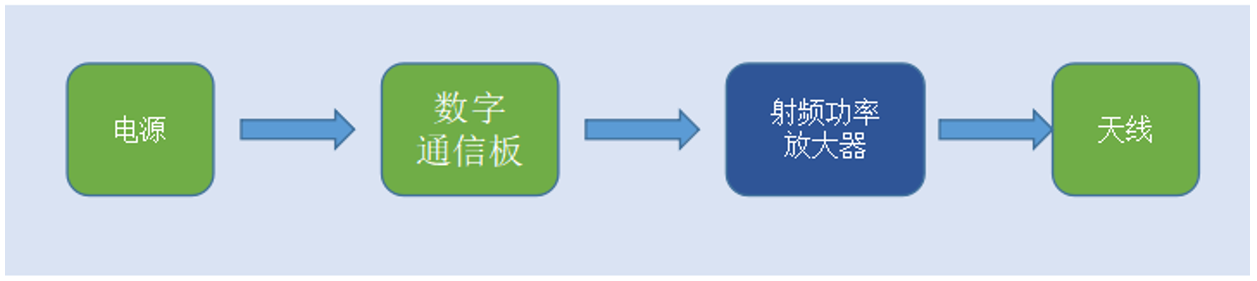

圖1 無線自組網設備主要部件內部框圖
三、力同射頻功率放大器介紹及技術優勢

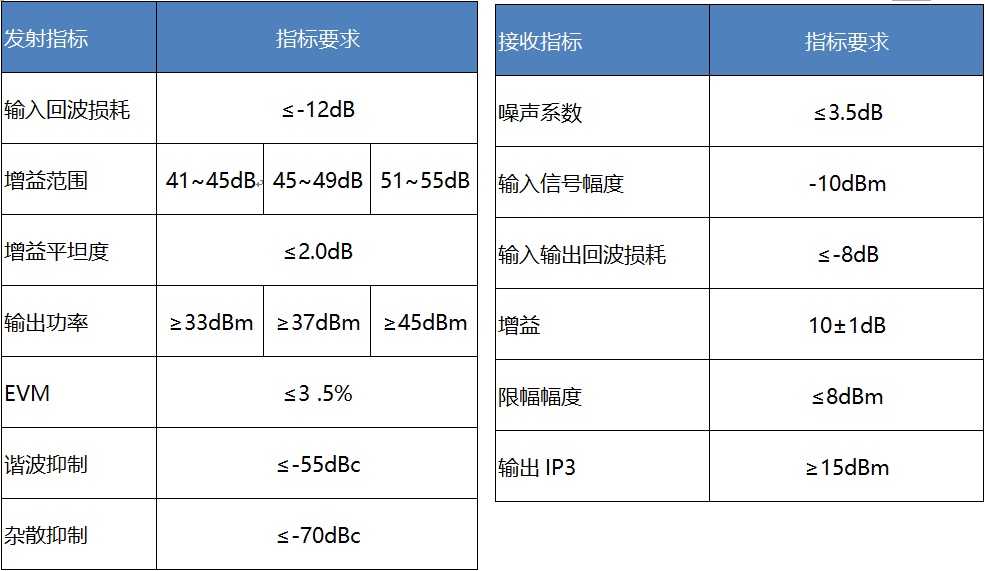

圖2自組網MESH射頻功放模塊
技術優勢：
「抗干擾性能力強」：通過寬頻載波跳頻（選配）有效提升抗干擾、抗跟蹤能力，同時，支持智能選頻（選配）工作模式，當設備組網狀態下，工作頻點被干擾時，可和數字通信板配合智能選擇沒有干擾的頻點進行收組網，自動有效躲避干擾。
「抗多徑能力強」：射頻功放模塊支持OFDM調制技術，抗多徑能力強。
「域廣」：射頻功放模塊的功率有1瓦、2瓦、5瓦和20瓦多種功率等級，根據不同場景配合自組網設備可部署于制高點或高層建筑處，既能作為信息匯聚回傳中心節點，又能作為中繼傳輸接力節點，進一步擴大系統的區域覆蓋范圍。
「定制開發」：支持客戶可用工作頻段、工作功率以及不同尺寸和接口的定制化開發和個性化開發。
「可靠性高」：模塊采用的是功率管軟焊的工藝，使功率管的熱快速的散發到外部的散熱片中，保證功放模塊自身的溫度在一個允許的范圍內工作。
「實時監控功能」：模塊通過和數字通信板的特有協議，實時可以讀取功放模塊的狀態（如功率、溫度、電流等），方便用戶進行運營維護。
「工作頻率范圍寬」：功放模塊的頻率范圍有如下可選：50-650MHz, 1.0GHz~1.5GHz（可定制）。
「載波帶寬」：功放模塊支持2.5 / 5.0 / 10.0MHz的載波帶寬，不需要額外進行匹配。
「雙工方式」：TDD模式。
「接收靈敏度」：≤-100dBm。
