力同科技基于A7芯片的PCBA技術方案以及終端應用
一、產品描述
A7芯片是一款55nm工藝，從設計到封裝封測所有環節自主國產化，高性能射頻與數字基帶高度集成的專用芯片。（圖1）其內部集成基帶、CPU、電源管理、射頻收發器、Codec、存儲于一體，可支持模擬、DMR、PDT等多種模式。芯片支持彩屏顯示、鍵盤掃描、藍牙、GPS等常規接口功能，同時支持EQ均衡器、語音加密、語音降噪、錄音/回放等特色功能。工作頻率支持100MHz～1GHz，指標滿足GB、FCC、CE認證要求，是目前行業內集成度最高的數字SoC芯片。可廣泛用于移動通訊、物聯網、工業數傳等領域。為無線通訊產品提供高集成、高指標、高性價比的芯片級解決方案。

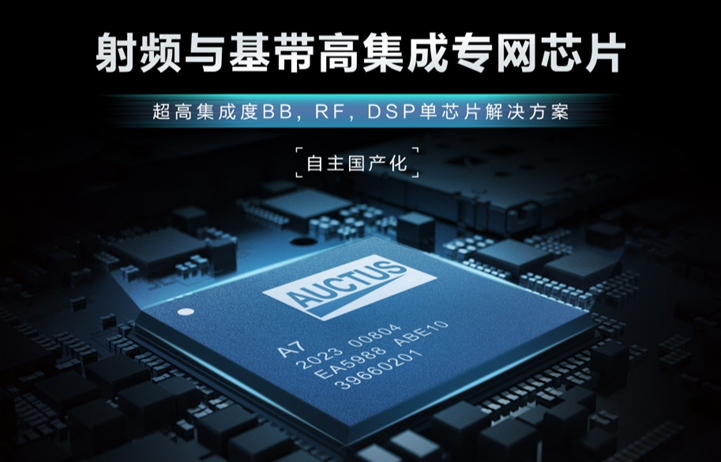

圖1 A7射頻與數字基帶高集成度的專網芯片
二、A7芯片的產品特點及優勢

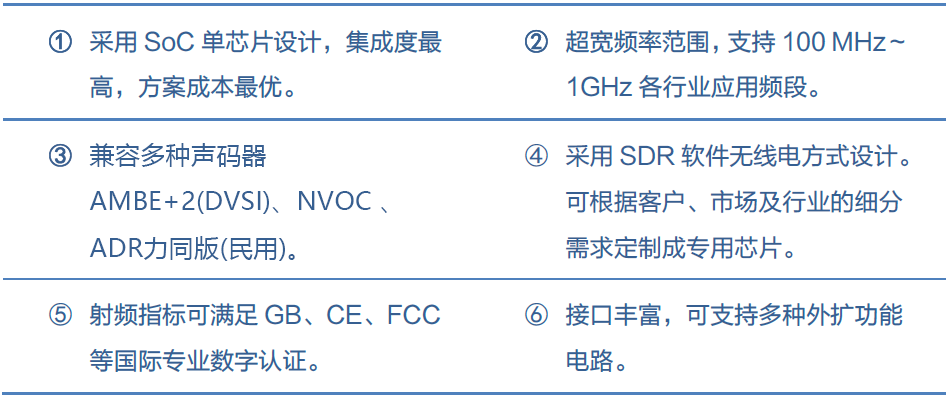

A7芯片是力同科技全新推出并已量產的專網無線通信的SoC芯片，與同類傳統方案相比有優異的六大特點及優勢：（圖2）

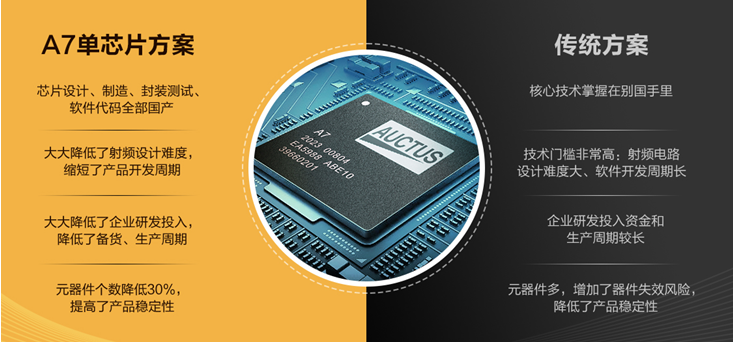

圖2 A7單芯片方案與同類傳統方案對比

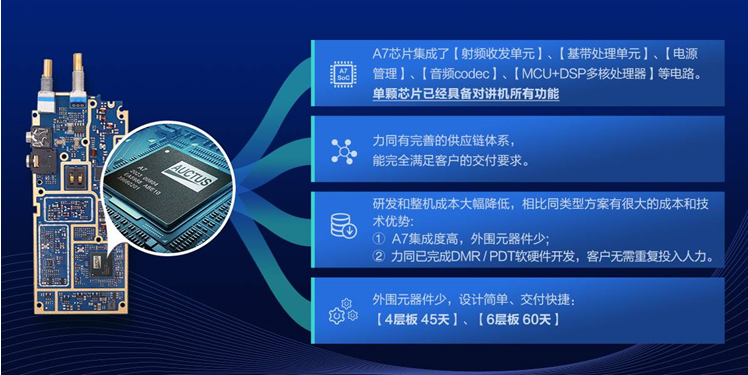

三、A7芯片PCBA方案的優勢（圖3）
圖3 A7芯片PCBA方案的優勢

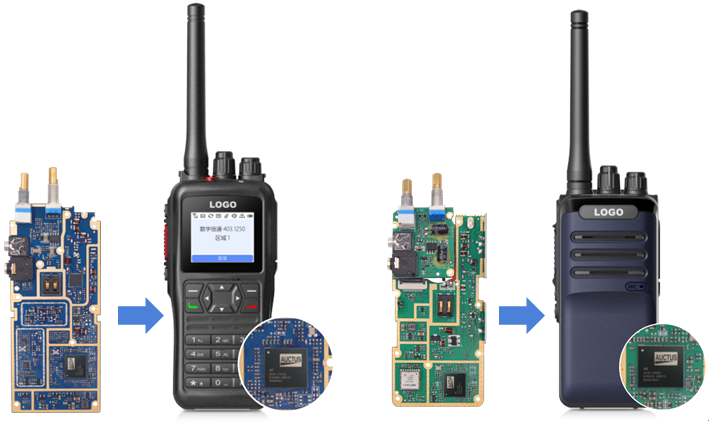

四、基于A7芯片的PCBA技術方案及應用（圖4）
圖4 A7芯片PCBA及整機應用方案
五、A7芯片在其他產品的廣泛應用

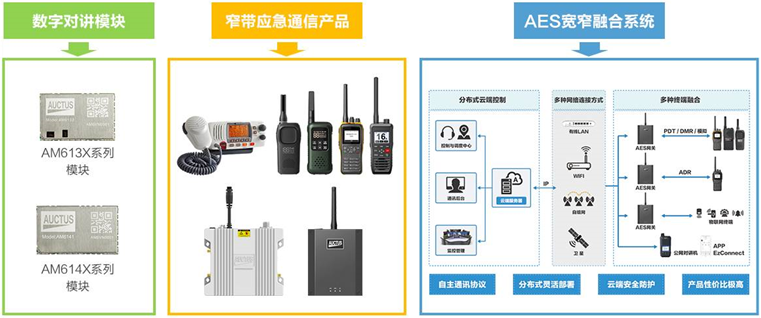

近年來，隨著行業對融合產品和多模終端的需求不斷增加，特別是在公專網融合終端產品上，A7為了適應該類產品需求，開發出了極小型化的2W DMR/PDT制式數字對講模塊AM6132系列(長x寬x高):（36 x 23 x 3.1) mm以及4W DMR/PDT制式數字對講模塊AM6141系列（長x寬x高）:（39.5 x 23 x 3.6）mm。成功的在三防手機、公網對講機、IP電話機，執法記錄儀，力同科技自主研發的AES寬窄融合通信系統等設備上的融合應用。（圖5）
圖5 A7芯片在其他產品的廣泛應用
