力同科技A72芯片介紹以及應用
一、產品描述
1. 概括
A72芯片是一款55mm工藝，自主國產化，高性能射頻與數字基帶高度集成的專用芯片。其內部集成基帶、CPU、電源管理、射頻收發器、Codec、存儲于一體，可支持模擬、DMR、PDT等多種模式。芯片支持彩屏顯示、鍵盤掃描、藍牙、GPS等常規接口功能，同時支持EQ均衡器、語音加密、語音降噪、錄音/回放等特色功能。工作頻率支持100 MHz～1GHz，指標滿足GB、FCC、CE認證要求，是目前行業內集成度最高的數字SoC芯片?？蓮V泛用于移動通訊、物聯網、工業數傳等領域。為無線通訊產品提供高集成、高指標、高性價比的芯片級解決方案。
2. A72基本規格和內部結構框圖（圖1）
內 核：2 x 32位RISC內核
2 x 16位DSP內核
CPU主頻：312MHz (最高)
存 儲 器：64Mb FLASH
內 存：32Mb PSRAM
音頻采樣率：8KHz ~ 48KHz (單聲道/立體聲)
頻 率：100MHz ~ 1GHz
調制方式：FSK / 4FSK / GMSK等
帶寬模式：12.5KHz / 20KHz / 25KHz等
接 口：SPI / UART / USB / I2S / SD卡等
6 x 6鍵盤接口，32個GPIO
電壓范圍：3.4V~4.5V
工作溫度：-40℃~85℃
存儲溫度：-45℃~125℃
封 裝：TFBGA, 219腳
封裝尺寸：(12×11×1.0)mm

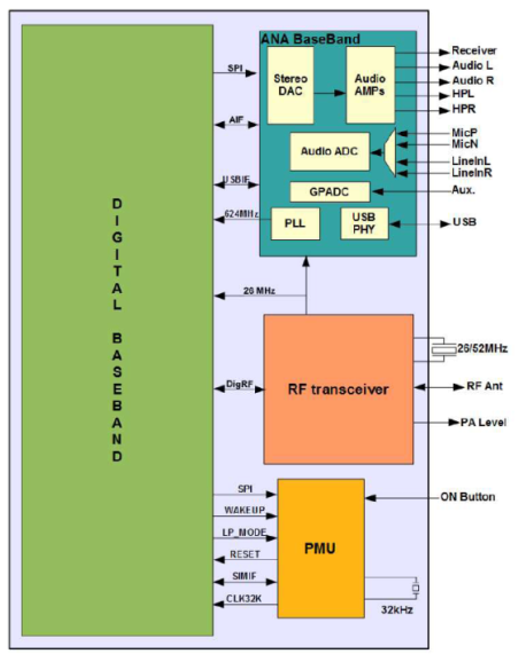

圖1 A72基本規格、內部結構框圖
二、A72芯片的產品特點
A72芯片是力同科技全新推出并已量產的專網無線通信的SOC芯片，其顯著的產品特點有以下幾個方面：
1、采用SOC單芯片設計，集成度最高，方案成本最優。（圖2）

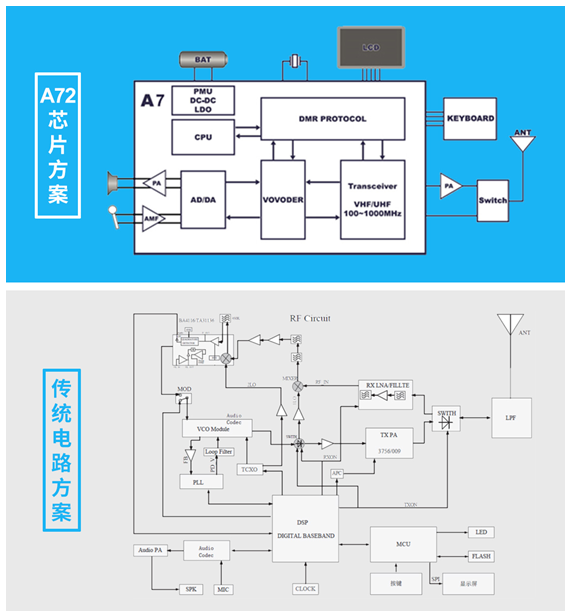

圖2 A72芯片方案及傳統電路方案對比
2、超寬頻率范圍，支持100 MHz～1GHz各行業應用頻段。（圖3）

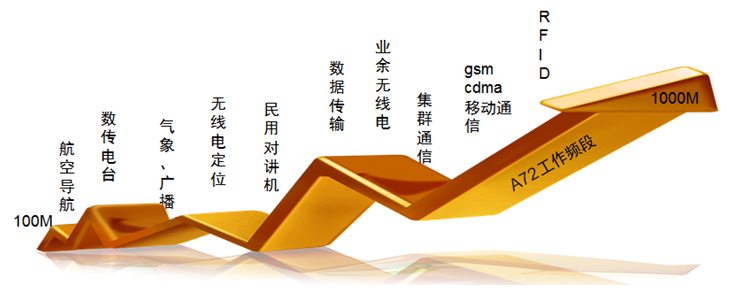

圖3 頻率和行業對照表
3、兼容多種聲碼器及數字協議，可通過軟件升級切換。（圖4、圖5）

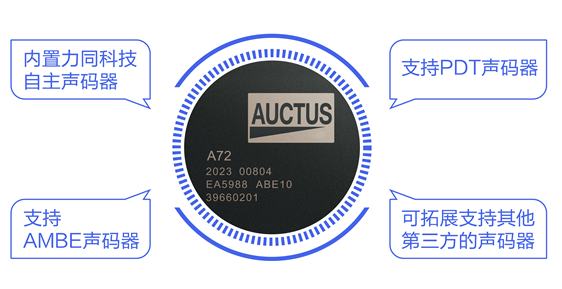

圖4 A72芯片兼容多種聲碼器

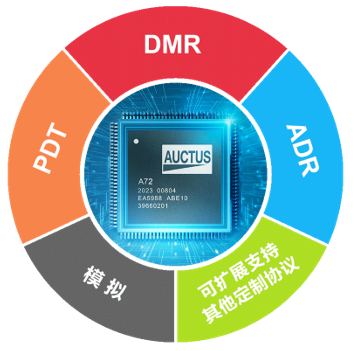

圖5 A72芯片支持多種標準制式
4、射頻指標達到國際領先水平（圖6），除過國標以外同時可滿足CE、FCC等國際專業數字認證：
圖6 可滿足的射頻指標認證
5、接口豐富，可支持多種外擴功能電路。（圖7）

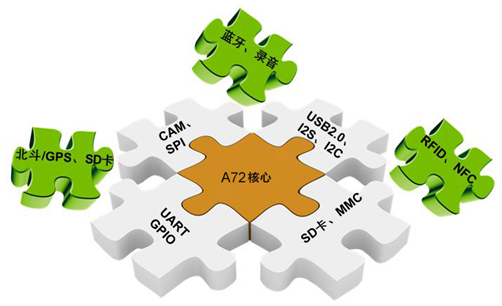

圖7 A72芯片支持多種外擴功能電路
6、A72芯片采用SDR軟件無線電方式設計?？筛鶕?jù)客戶、市場及行業的細分需求定制成專用芯片。
三、A72的產品應用領域
A72的使命不僅僅是完成“模轉數”，它的優點不僅體現在高集成、高指標、高性價比；A72的另一個使命是進入物聯網及專網領域，因?yàn)樗漠a(chǎn)品定義是支持100 MHz～1GHz的頻率范圍：
1、 A72在窄帶應急通信方面的應用
在應用多樣化的層面上，兼容多種通信制式、內嵌多種聲碼器、支持多種帶寬模式，靈活實現互聯互通。A72芯片不僅可以用于手持終端產品上，還可以用于移動車載/船載臺，中繼臺/基站臺，電梯對講，門禁控制，工業數傳等。（圖8）

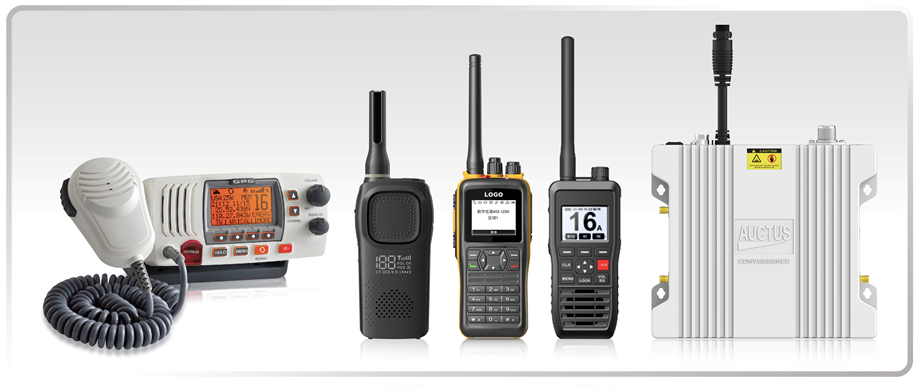

圖8 A72應用于窄帶應急通信產品
2、 A72在融合產品及多模終端的廣泛應用
近年來，隨著行業對融合產品和多模終端的需求不斷增加，特別是在公專網融合終端產品上，A72為了適應該類產品需求，開發出了極小型化的2W DMR/PDT制式數字對講模塊AM6132系列(長x寬x高):（36 x 23 x 3.1) mm以及4W DMR/PDT制式數字對講模塊AM6141系列（長x寬x高）:（39.5 x 23 x 3.6）mm。成功的在三防手機、公網對講機、IP電話機、執法記錄儀等設備上的融合應用。（圖9）

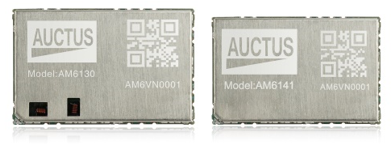

圖9 AM6132模塊、AM6141模塊
3、 A72有力促進多網融合，引領窄帶技術升華
力同科技自主研發AES通信系統，可以將傳統窄帶對講網絡與新近崛起公網對講融合到一個網絡，支持多樣化方式組網，為寬窄融合通訊未來發展提供更便捷，更靈活的技術解決方案，并能夠?qū)崿F(xiàn)遠程調度控制，漫游，電子圍欄，位置軌跡回放等功能。（圖10）

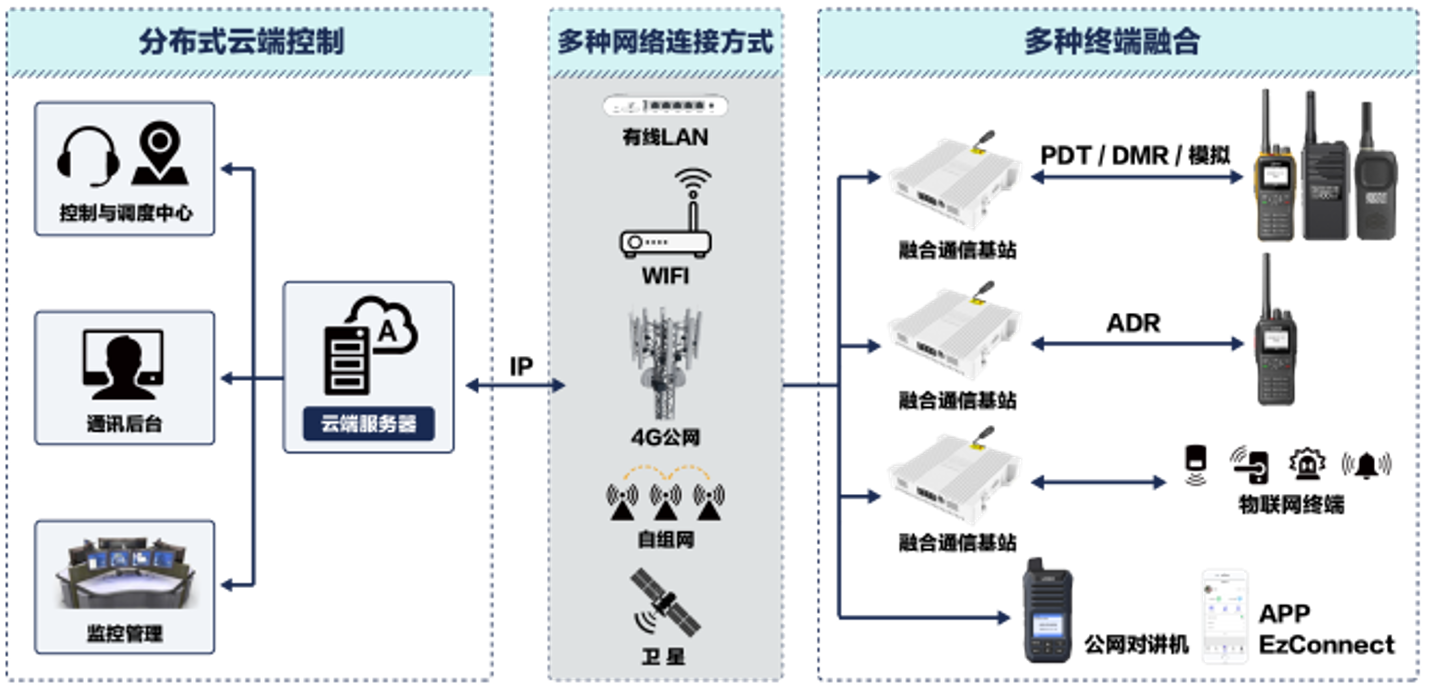

圖10 A72助力AES寬窄融合系統
4、 A72助物聯網傳輸一臂之力
人們感嘆物聯網遠不可及，是因?yàn)橛袀鬏數戎T多技術沒法落地，物聯網中感知數據的傳輸是通信技術大顯身手的場所，A72實際上是一個小巧袖珍的數傳芯片，它完全有望走進物聯網這個神秘的世界。由RFID感知到的數據借助A72能快速準確傳輸遠方，讓世界上的物物緊密相聯! （圖11）

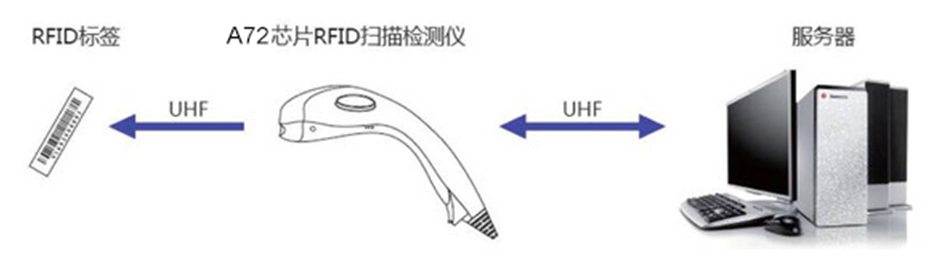

圖11 A72助力物聯網傳輸
A72讓企業的設計、生產、品質控制變得異常簡單，提升工廠管理效率，從而彰顯了設計者精益求精的工匠精神與敢于顛覆傳統的創新理念。
