主題演講5G作為第五代移動通信技術，相比第四代具有更高速率、更短的時延、更大連接和高可靠性等技術特性。移動通信技術的發展不斷的推進移動通信質量的提高和行業的發展，5G移動通信與互聯網的結合，在大幅度提升移動互聯網業務能力的基礎上，已經開始拓展到物聯網、智慧城市、大數據、云計算、智能家居、自動駕駛等領域，這必將開啟萬物互聯的新模式。5G移動通信技術中的關鍵技術主要大規模MIMO技術，全雙工通信技術、新型調制技術以及毫米波頻段技術，整個射頻系統的性能水平對未來 5G的發展和應用都有十分重大的意義。2019年6月，三大運營商正式獲得了5G商用牌照，中國移動的5G頻段是2515~2675MHz，4800MHz~4900MHz，中國電信獲得了3400MHz~3500MHz，中國聯通3500MHz~3600MHz，從頻率劃分情況分析，未來5G系統與其他無線電業務系統間是兼容共存。（圖1）
圖1 新一代5G移動通信
一、射頻功率放大器模塊發展趨勢
「日益小型化」：隨著第五代無線通訊新標準、新技術的不斷發展，無線通信系統朝著寬帶化、多模化、集成化等方向不斷演進，在無線通信系統中射頻功率放大器模塊占有極其重要的作用，這要求提高射頻功放模塊的各種性能，比如降低成本、減少尺寸與重量、良好的線性度、高輸出功率。此外，在無線通信設備中，射頻功放的能耗占到總能耗的60%左右，因此，大帶寬、高效率、小體積、輕重量的射頻功率放大器成為了未來移動運營商降低運營成本、實現綠色節能最為有效的手段。
「GaN功率器件將成為5G 射頻功率放大器模塊的首選」：在過去3G和4G LTE基站市場中，功率器件主要有LDMOS和GaAS兩種，但隨著5G要求的多頻帶載波聚合和大規模MIMO等，現有的LDMOS和GaAS已經不能完全適應5G的發展，其缺點越來越顯著，LDMOS和GaAS功率放大器的帶寬會隨著頻率的增加而大幅減少，僅在約3GHz以下的頻率范圍內可以有限使用，因此在高于3GHz頻段的性能已開始出現明顯下滑。與此同時5G要求通信設備的功率要大幅提升，從3G和4G時代的幾十瓦提升到5G時代的320W左右，傳統的射頻器件已經很難滿足性能要求，相反氮化鎵功率器件正好在頻率和功率兩個方面彌補了LDMOS器件的不足，GaN具有的壓電極化效應可以顯著地提高電子氣場效應晶體管遷移率和密度，GaN技術特點包括效率更高、帶寬更寬、功率密度更大、體積更小，使之成為第五代通信技術射頻方案的主流，GaN 的寬帶性能是實現5G多頻帶載波聚合等重要新技術的關鍵因素之一，GaN 的高功率效率不但提高了通信系統的高輸出功率也提高了通信系統的效率，這就使其成為5G射頻功率放大器模塊（以下簡稱“功放模塊”）的首選器件。
二、功放模塊的主要應用場景

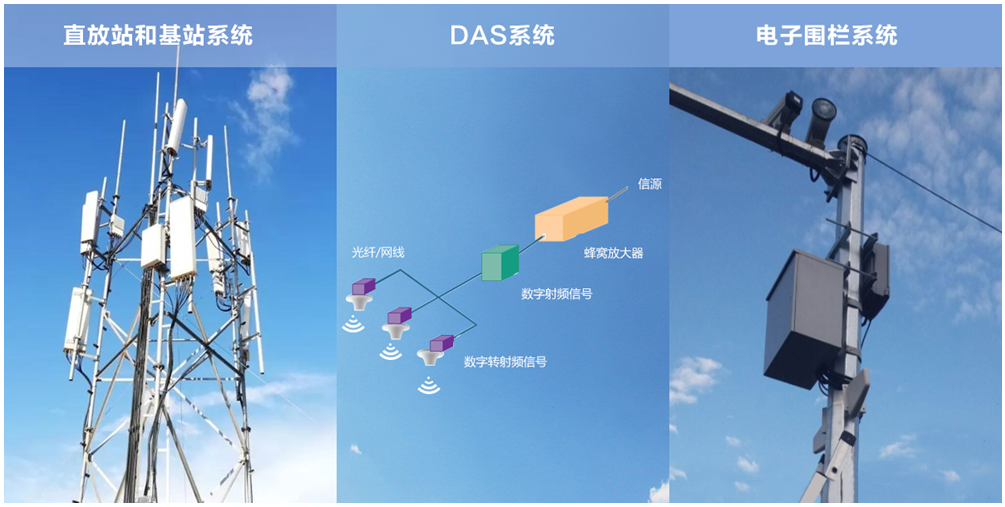

圖2 功放模塊的主要應用場景
三、力同射頻功率放大器介紹及技術優勢

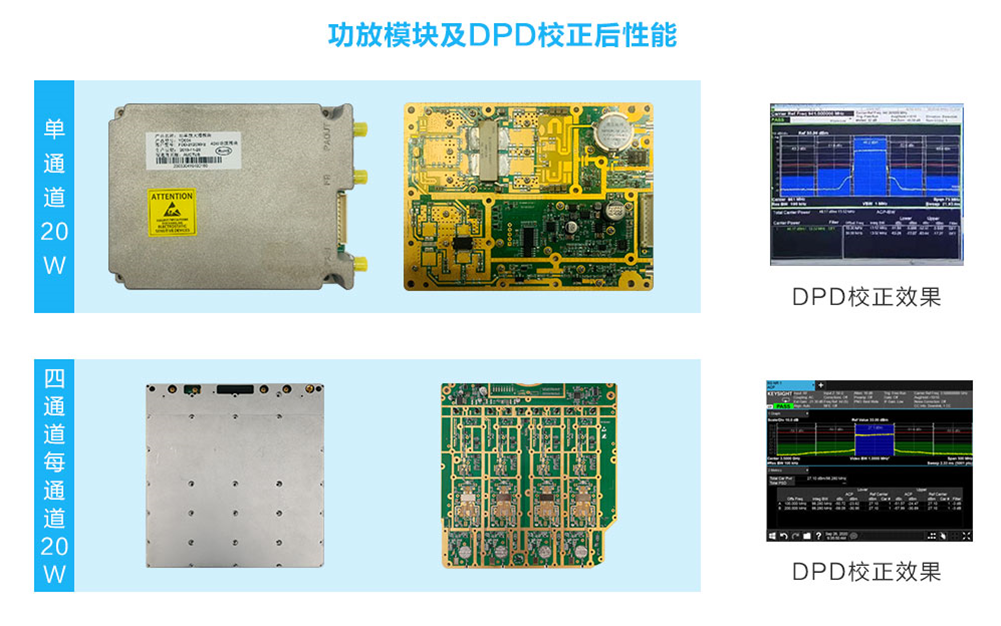

圖3 功放模塊及DPD校正后性能
技術優勢：
「上下電時序保護」：GaN功放管的上下電時序要求是柵極先加負壓，然后才能加漏壓，關電時先關漏壓，再關柵壓，電路設計或使用不當易發生元器件損壞情況，功放模塊中使用柵極、漏極加電時序保護偏置電路模塊，可極大減小功放管損壞幾率。
「可靠性高」：功放模塊采用的是功率管軟焊的工藝，使功率管的熱快速的散發到外部的散熱片中，保證功放模塊自身的溫度在一個允許的范圍內工作。
「高效率」：功放模塊采用的GaN功放管，結合Doherty線性化技術，與DPD及技術相結合，實現大帶寬、高效率和高線性。
「載波帶寬」：功放模塊支持20MHz / 40MHz / 100MHz / 160MHz的載波帶寬，不需要額外進行匹配。
「工作頻率范圍寬」：功放模塊的頻率范圍有如下可選：2515~2675MHz, 3400~3600MHz, 4800-5000MHz。
「實時監控功能」：功放模塊通過和數字通信板的特有協議，可以實時讀取功放模塊的狀態，如功率、溫度、電流等，方便用戶進行運營維護。
「雙工方式」：TDD模式，可以搭配DPD算法進行工作。
「定制開發」：支持客戶不同工作頻段、發射功率以及不同尺寸和接口的定制化開發和個性化開發。
